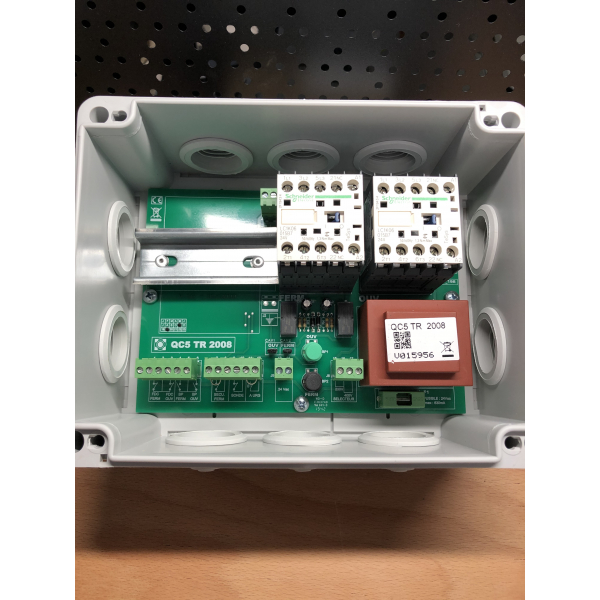

Carte électronique AFCA QC5TR

En savoir plus

La carte électronique AFCA QC5 TR est une platine électronique de gestion, apte à commander et à gérer les manoeuvres d'une porte à application industrielle, disposant d'une motorisation automatique triphasée. Cet équipement dispose de deux logiques de fonctionnement, à savoir la logique de fonction de type "arrêt", et la logique de fonction de type mixte, qui fonctionne selon le modèle suivant : pour l'ouverture de la porte, une commande impulsionnelle est nécessaire, et pour enclencher la fermeture de la porte, la commande sur la touche devra être maintenue, durant toute la phase de fermeture. Ce type de logique nécessite obligatoirement que l'installation automatique dispose de racordement définissant les fins de course de la porte. (Info : il existe aussi un modèle de cette carte, directement incluse dans un coffret, disposant de touches de commande).

Caractéristiques techniques :

• Tension d'alimentation (V) : 230 / 400 triphasé + 230 mono
• Intensité moteur maxi (A) : 10
• Commande en basse tension (V) : 24
• Transformateur (Va) : 15
• Sortie 24V : oui - 10 w
• Mode de fonctionnement motorisé : commande maintenue à l'ouverture et à la fermeture.
• Mode de fonctionnement motorisé / mixte : commande impulsionnelle à l'ouverture et maintenue à la fermeture (raccordement des fins de course obligatoire)
