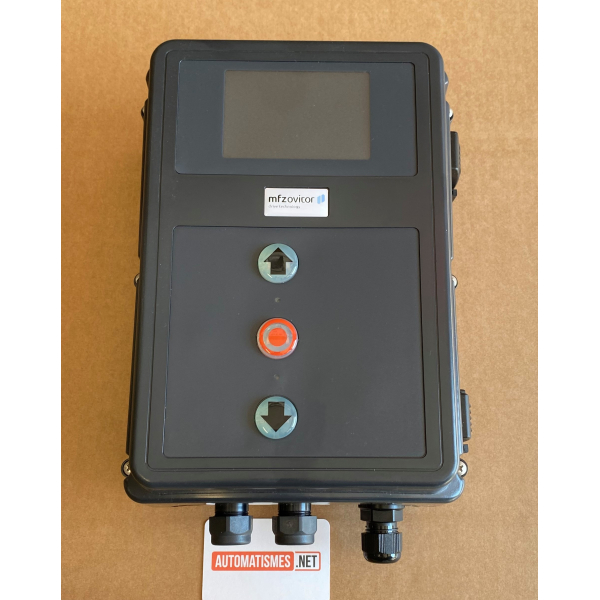

Electronique industrielle CS310 MFZ
La commande Confort CS 310 a été spécialement conçue pour les portes coulissantes, sectionnelles et à enroulement. Elle répond de façon optimale aux exigences présentes dans ces domaines.
Référence MFZ : 165487
Ce produit n'est plus vendu
Voir le produit de remplacement
MFZ 185740 - Electronique industrielle CS320 MFZ
En savoir plus
La commande par microprocesseur entièrement développée se base sur le concept éprouvé de la CS 300 et peut aussi bien être pilotée à partir d’un encodeur de valeur absolue qu’à partir d’interrupteurs de fins de course mécaniques. Avec de nombreuses possibilités de connexion et d’extension, même les tâches de commande complexes deviennent un jeu d’enfant pour la CS 310. Convient aux nouvelles installations tout comme à l’équipement ultérieur de dispositifs de porte déjà existants.
FONCTIONS
- 4 sorties de relais programmables, avec 44 fonctions chacune
- 2 entrées programmables avec 27 fonctions
- Modifi cation du sens de déroulement via les touches de la platine / l’écran
- Position intermédiaire programmable (uniquement avec AWG)
- Limitation d’effort réglable dans la direction (uniquement avec AWG)
- Surveillance et détection du sens de rotation (uniquement avec AWG)
- Compteur de mouvements de porte intégré
- Alarme de maintenance programmable (protégée par code PIN)
- Mémoire de défauts intégrée (consultation de tous les messages d’erreur avec indication de la fréquence et du cycle du dernier événement) uniquement avec écran LCD
Réglage des fi ns de course
- à partir d’un interrupteur de fi n de course mécanique ou d’un encodeur de valeur absolue
- Réglage à partir des boutons sur la platine ou de l’écran LCD enfichable
Utilisation
- Boutons sur la platine et LED pour les messages d’état (standard)
- Écran LCD enfi chable avec texte en clair (optionnel)
- Navigation à l’aide de 3 touches / Messages d’état et de diagnostic
Structure et branchement
- Transformateur commutable de 230V/3~ à 400V/3~
- Basse tension résistant aux courts-circuits
- Alimentation pour appareils externes (24V-DC / 500 mA et 230V-AC / 1A)
- Touches éclairées (éclairage nocturne)
- Protection du boîtier pour le circuit imprimé
- Supports muraux prémontés, réglables
- Branchement pour des éléments du circuit de sécurité
- Branchement pour barre palpeuse : (Opto, 8,2kΩ, barre palpeuse par onde de compression ou cellule photoélectrique avancée) dans la direction FERMETURE
- Branchement pour barre palpeuse (8,2kΩ) dans la direction OUVERTURE
- Branchement pour deux cellules photoélectriques (bifi laire, relais, NPN, PNP) avec / sans test
- Branchement pour capteur de portillon (8,2kΩ) avec test
- Branchement pour deux systèmes de rideaux lumineux avec / sans test
- Interface pour le branchement d’un convertisseur de fréquence
- Interface pour le raccordement des modules d‘extension
- Emplacements pour module radio et minuterie hebdomadaire
- Emplacement pour système de transmission radio, 2 canaux.
- Pour une transmission sans fi l des signaux du système palpeur de sécurité et/ou du circuit de sécurité
