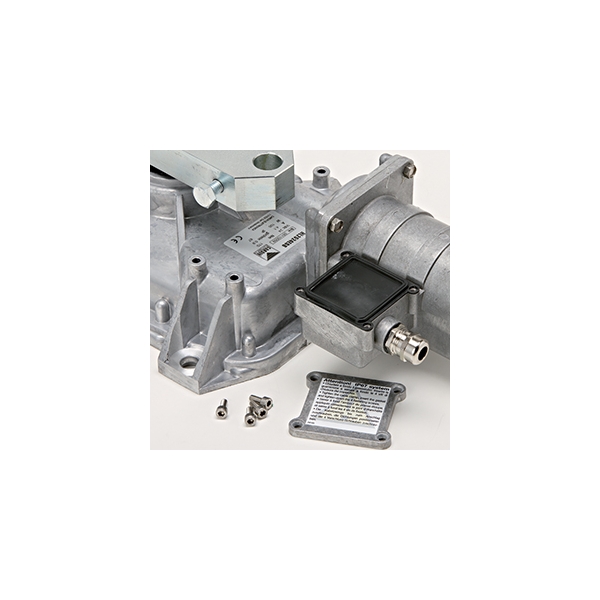

Moteur CARDIN HL2524ESB - Automatisme portail battant

En savoir plus

L’opérateur électromécanique CARDIN HL2524ESB, fiable et robuste, assure un service sans faille en toutes conditions de fonctionnement. Il est contrôlé par des encodeurs. Son ouverture max est de 110°.

Grâce à son système de leviers pivotant sur bille, il transmet au vantail du portail un mouvement régulier et silencieux. L’idéal pour une application sur portails qui ne permettent pas une fixation sur le pilier ou lorsque la configuration des lieux impose une occultation totale de l’automatisme.

Le système de réduction, qui est irréversible, garantit le verrouillage du portail en fermeture. La manœuvre d’urgence s’effectue aisément, au moyen de la clé personnalisée, en intervenant sur le dispositif de déverrouillage/verrouillage; le réarmement se fait par embrayage automatique.

• Monobloc motoréducteur.
- moteur 24 Vdc à courant continu et réducteur irréversible sous caisson en aluminium moulé sous pression, lubrification permanente par graisse fluide;
- joints d’étanchéité à l’huile, en caoutchouc;
- déverrouillage manuel à clé.
• Caisson à placer sous terre, en acier plié et galvanisé à chaud;
- boîtier de déverrouillage en aluminium moulé sous pression.
• Leviers de transmission en acier galvanisé;
- étrier en acier galvanisé pour la fixation du portail.

CARACTÉRISTIQUES TECHNIQUES
- Alimentation moteur : 24 Vdc
- Courant absorbé : 2 A
- Puissance asorbée : 60 W
- Couple : 170 Nm
- Vitesse du réducteur : 0,8 giri/mn
- Facteur de marche : 70 %
- Temps d'ouverture 90° : 22 s
- Temps d'ouverture 110° : 27 s
- Ouverture maxi : 110 °
- Indice de protection : 67 IP"
-  Puissance absorbée : 100 W
